諧波和功率因數真的有關系嗎?

先下結論：有關系的。那么為什么有關系呢？有什么關系呢？如有興趣，請往下閱讀，這里將會告訴您真相》》》

在傳統的理解中，部分人分析電能質量問題的時候，習慣把諧波和功率因數問題分開分析，很少注重到它們的關聯性。

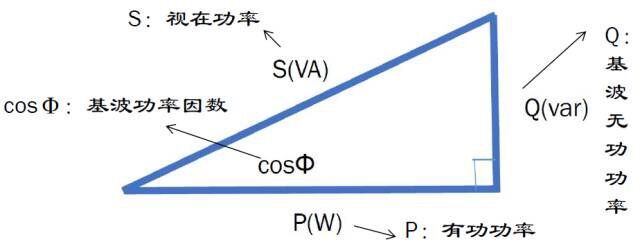

1.在我們印象中的功率因數三角形的各功率關系

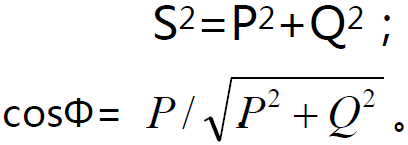

如上面的三角形分析，根據直角三角形定律：

這種情況只是考慮在沒有波形失真的線性負載的情況下的功率因數三角形。功率因數只受基波有功和基波無功的大小影響。

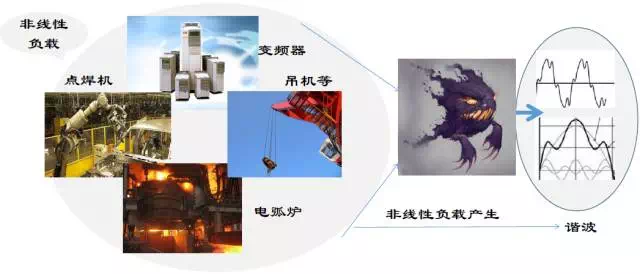

但是現實生活中的負載多種多樣，如變頻器、點焊機、電弧爐、吊機等等，這些都是非線性負載。

在非線性負載存在的情況下，產生了一種波形叫諧波，諧波流過線圈和傳輸電纜會產生銅耗，這部分損耗，就如無功電流在傳輸電纜上產生的損耗類似，可以理解為無功損耗。其實也就是諧波衍生了失真無功，并不同于基波無功，使得各功率間關系重新搭建》》》

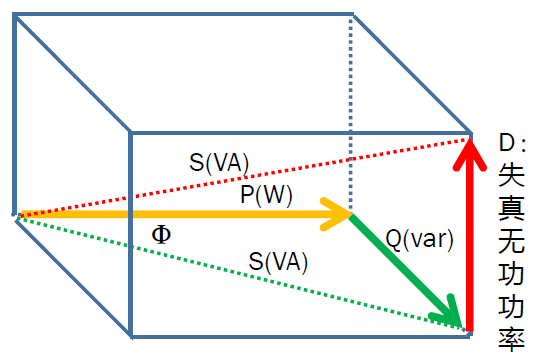

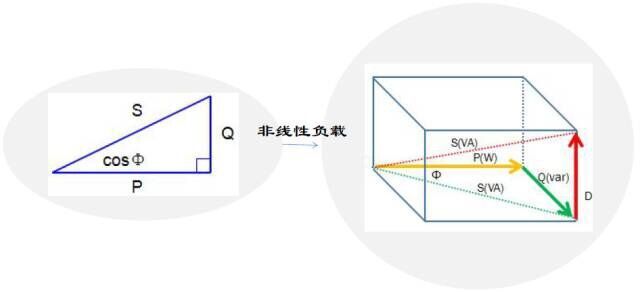

2、存在非線性負載的情況下的功率間關系

（備注：S：視在功率；P：有功功率；Q基波無功功率；D為失真無功功率。）

看了上面這張圖片之后，可能有部分人知道真相了。諧波的失真功率的存在，一樣使得功率因數降低。當D足夠大的時候，我們就不能忽視它的存在，功率因數三角形也已經不再是三角形。

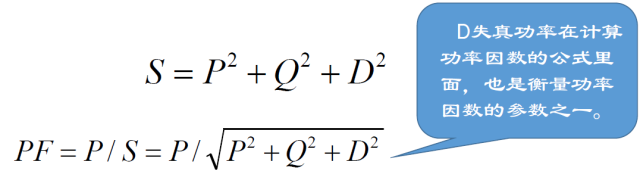

如上圖可得：

（備注：PF：功率因數；S：視在功率；P：有功功率；Q基波無功功率；D為失真無功功率。）

在這里科普下，傳統的電容柜補償和靜止無功發生器只補償基波無功，不能治理諧波失真無功。

綜上所述，諧波的存在，衍生了諧波失真無功，并不同于基波無功的一種。在諧波含量過高的情況下，也要對諧波失真無功進行治理，才能達到國家功率因數標準。說到國家功率因數標準，那么國家功率標準是什么呢？》》》

3.全國供用電規則規定：

160千伏安以上的高壓供電工業用戶（包括社隊工業用戶）、裝有帶負荷調整電壓裝置的高壓供電電力用戶和3200千伏安及以上的高壓供電電力排灌站。功率因數標準為0.90。

100千伏安及以上的其他工業用戶（包括社隊工業用戶）、100千伏安及以上的非工業用戶和100千伏安及以上的電力排灌站。功率因數標準為0.85。大工業用戶未劃由電業直接管理的躉售用戶，功率因數標準應也為0.85。

100千伏安及以上的農業用戶和躉售用戶，功率因數標準為0.80。
