電動汽車充電作為未來幾年熱門的電力建設行業，截至目前云南省內昆明、玉溪、蒙自等在大力建設汽車充電站，國務院在2015年發布需在2020年電動汽車充電設施滿足500萬輛充電需求。
      電動汽車充電站為電動汽車運行提供能量補給，是電動汽車所必須的重要配套基礎設施。由于電動汽車充電站運營時需要高功率的電力供應支撐，因此在進行充電站布局規劃時，要充分考慮電動汽車密度和充電需求。
      在這個過程中，電氣設計就至關重要，特別是設計合適的變壓器的容量，影響著整個充電站的正常運行。
      在此小編給大家普及個知識▼

      充電站運行特點以及對配電網的影響

      由于電動汽車充電時間和充電量不可準確預測，因此，電動汽車在快速充電的過程中具有瞬時功率大、充電行為隨機和間歇性的特點，大量電動汽車的出現勢必將導致充電負荷的增加，影響電網中的負荷平衡。
      同時由于充電設備幾乎都是非線性負載，在運行中會產生嚴重的電能質量問題，常規電網可能無法滿足。
      充電站有電能質量問題怎么辦？

      當大量電動車出現同時充電的情況時，由于上述充電過程中會發生的各種不確定因素，導致配電網各種保護定值與機理也將隨之發生變化，繼而繼電保護的設計也將因此變得較為復雜。如果電氣系統設計不合理，配合不好將會導致保護誤動，降低可靠性。
      因此充電站的建設需要架設專用的網絡，而這就涉及到整個配電網改造的問題。

      今天小編將分享一個在建站過程中，變壓器容量設計不合理而導致超負荷運行的真實案例。會導致什么不良后果？且看小編一一細數▼

      項目背景：
      P充電站的情況如下：
      P充電站建站是計劃配容量為1000KVA的變壓器。
      變壓器的最佳工作點在75%到85%之間。
      因此，通常設計師們會將充電站的充電樁總工作功率建議設計在800kW左右。

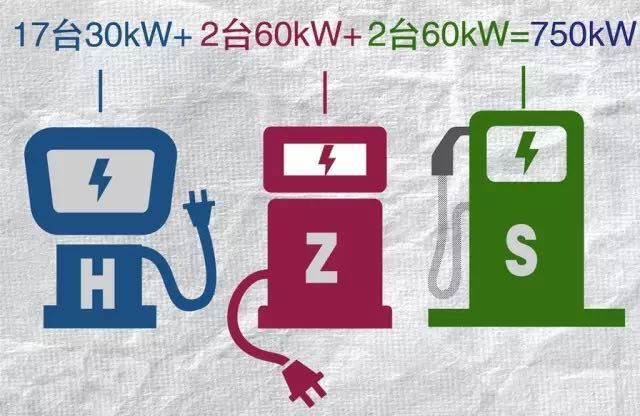

      P站點選當時配了H公司的17臺30kW一體式充電機，Z公司的2臺60kW一體化充電機，以及S公司的2臺60kW充電機，總功率即 17*30+2*60+2*60=750kW

      從上面的計算結果來看750kW完全滿足變壓器支持的容量，計算結果堪稱完美！
      然而理想很豐滿，現實卻很骨感！
      為啥骨感？且聽小編一一道來：
      1、市面上充電樁產品性能良莠不齊
      由于目前正處于電動汽車爆發增長階段，大量充電樁設備制造商涌入行業。在同一個充電站點中，運營商及建站方會選擇不止一家廠商的充電設備，不同品牌的充電設備性能和指標各不相同。
      2、行業里普遍充電設備的效率不高
      好的充電樁要從多方面來評判，一款好的充電樁需具備高效率、高性能、低故障率和安全穩定運行的條件，而這對廠家的研發技術實力有著極高的要求。
      但，進入充電設備行業的技術門檻并不高，導致充電樁品質良莠不齊，在這種情況下，行業內充電樁整機效率平均在90%左右。
      在上述的現實條件下，開始進行計算：
      STEP 1
      在電站建設前我們當然一定要考慮最差運行環境的可能性，而電網電壓正負波動一般在15%以內，因此我們?nèi)‘?dāng)電網欠壓15%時的特別惡劣情況作為前提。
      STEP 2
      由于各廠家充電樁設計的規格及性能參差不齊，部分廠家設備諧波含量高達百分之三十，功率因數可能在0.88，我們?nèi)OSΦ=0.9。
      STEP 3
      整個站需要的功率為P=750kW，然而在上述情況下，實際真正要求的變壓器輸出的視在功率（S=P/COSΦ）為S=750kW/0.85/（1-15%）/0.9＝1245.67KVA
      1245.67KVA遠超標于1000KVA，遠遠超標于設計時的建議帶載功率800kW。
      建設方悲催的發現，爆表了！！腫么辦，再加一個變壓器？不劃算??！
      爆表的情況下，電網系統會采取各種保護措施，跳閘，中斷充電行為等等，給充電站正常運行帶來隱患。
      但如果電站沒有了電能質量問題，沒有了諧波和無功。即使在最惡劣的電網電壓條件下，視在功率的計算結果會變成S=750/0.9/（1-15%）=980KVA＜1000KVA。
      綜合上述情況：由于充電設備廠家技術性能不一致，性能較差的充電設備會嚴重影響電網質量，并影響變壓器容量。導致充電站可能會出現超負荷運行，過載，過流，過熱，跳閘，損壞電器設備，甚至起火等情況發生。

      小編想了想，對于一個充電站，應該也沒有比超出變壓器容量更悲催的事了。
      怎么解決這個問題呢？
      在文章末尾出現什么，你懂的！

      安捷科能三電平有源濾波器AG APF
      安捷科能APF系列產品具有諧波補償、功率因數補償和三相不平衡補償?shù)榷喾N補償功能，濾除2-61次任意次諧波同時改善電網功率因數，是治理電能質量問題完美解決方案。
產品系列：
      400V APF系列：模塊15/25/35/50/60/100/150A，系統200A~750A
      480V APF系列：75A 150A 225A300A
      690V APF系列：75A 150A 225A300A

      安捷科能靜止無功發生器AG SVG
      安捷科能AG SVG系列產品用于補償電網中低壓側無功功率，能夠?qū)﹄娋W(wǎng)所需的容性和感性無功功率進行快速跟蹤補償，有效減低電網線損，提高設備使用效率。
      產品系列：
      400V SVG系列：30 kVar 、50kVar、100kVar
      690V SVG系列：090kVar、180kVar、270kVar、360kVar
