AG APF 系列有源電力濾波器，采用并聯方式接入電力系統中，通過外部采樣回路，實時采集電力系統數據，通過設備內部核心運算芯片，將系統中諧波分量數據進行分析，并控制IGBT高頻開關，輸出與系統中諧波電流大小幅值相等，方向相反的電流，對系統中的諧波電流進行抵消，以達到治理系統中諧波電流的目的。
產品優勢特點：
1、同時具備諧波治理、無功補償、三相不平衡治理功能，根據現場需求不同，靈活調整功能優先級
2、全響應時間10ms，可以使系統保持 THDI小于5%，PF達到0.99，三相不平衡度小于等于3%的理想狀態
3、可濾除2~50次諧波，在此范圍內任意選擇諧波次數，并調節濾波輸出大小，以達到最佳濾波效果
4、無功補償范圍（-1 1~ ），容性感性無功隨時切換，滿足沖壓、電焊等瞬時無功變化劇烈的設備的無功補償需求
5、模塊化設計，便于維護，便于安裝，支持機架式安裝、壁掛式安裝兩種安裝方式
6、獨立風道設計，確保設備有良好的散熱能力，同時具備全面的溫度檢測系統，實時檢測設備溫度信息
7、完善的保護功能，16種保護功能，確保設備安全與系統安全

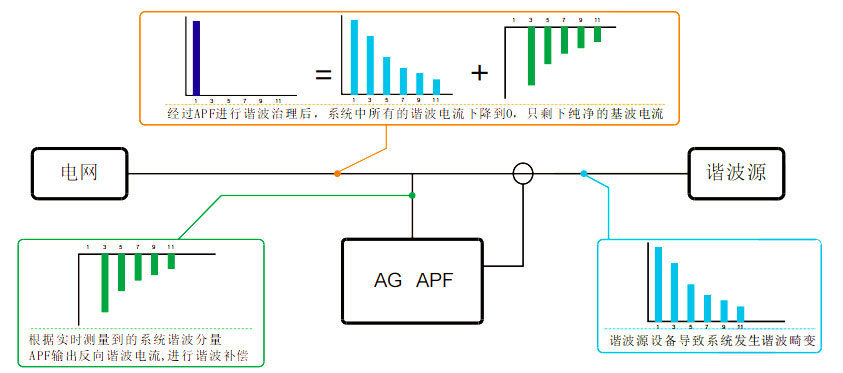

工作原理：

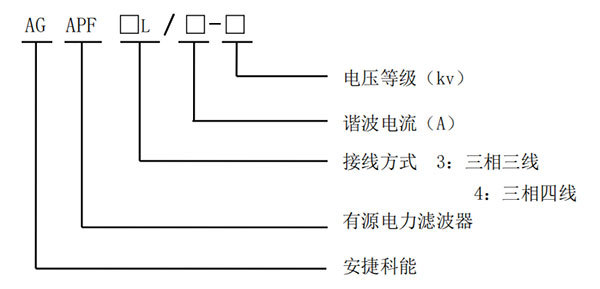

產品選型：

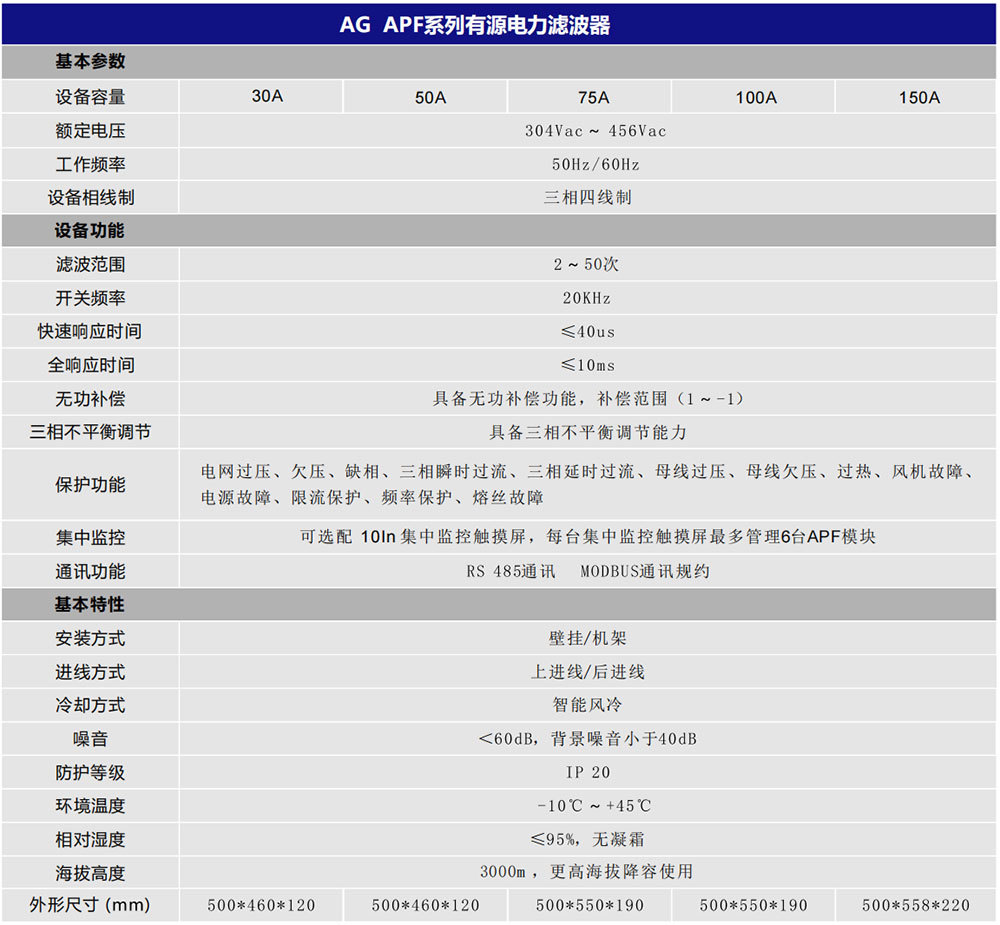

性能參數：
